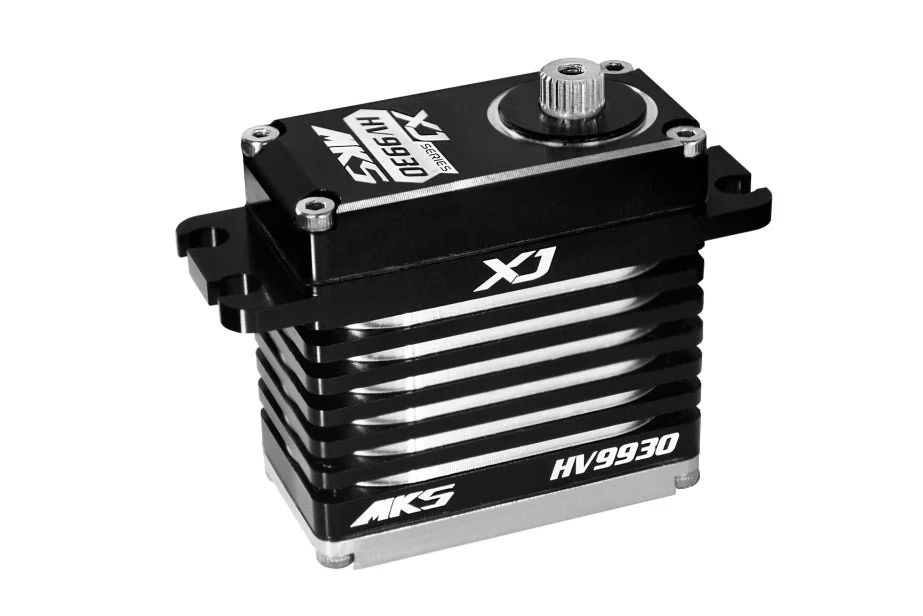

MKS Servo HV9930 (0.098s/60°, 43.0kg.cm)
Sehr starkes und schnelles Digital Standard Servo 74g mit Metall-Getriebe und Spektrum der Versorgungsspannung 6,0-8,4V, 2xBB. Für allgemeine Verwendung in großen Flugmodellen. Stellkraft 31,4kg.cm, Geschwindigkeit 0,135s/60° bei 6,0V, 38,8kg.cm, Geschwindigkeit 0,110s/60° bei 7,4V, Stellkraft 43,0kg.cm, Geschwindigkeit 0,098s/60° bei 8,2V. Abmessungen 40x20x38,8mm, Gewicht 74g. Aluminiumgehäuse mit geripptem Mittelteil für perfekte Kühlung. Programmierbar mit DSP-1- Programmiergerät.
STANDARDFUNKTIONEN
Dead Band (Totzone):Der Signalwert kann sich unter Umständen ändern, ohne die Position der Abtriebswelle/des Servohebels zu beeinflussen. MKS Standardwert = 1μs oder 1.2μs
Lock (Schließen):Einstellung des Servoverhaltens, wenn es kein Steuersignal empfängt – Hält die Position, die dem zuletzt empfangenen Signal entspricht / Der Motor ist frei, das Servo hält keine Position.
Max. Duty (Max. Leistung):Die Motorleistung wird durch diesen Wert begrenzt – er begrenzt die maximale Leistung des Servomotors.
Pulse Lower (Min. Impulsbreite):Die untere Grenze der Steuerimpulsbreite und die entsprechende Größe des Servoausschlags werden durch diesen Wert begrenzt.
Neutral (Neutrallage):Stellt die Breite der Steuerimpulse in der Neutrallage/Mittelstellung des Servos ein.
Pulse Upper (Max. Impulsbreite):Die obere Grenze der Steuerimpulsbreite und die entsprechende Größe des Servoausschlags werden durch diesen Wert begrenzt.
Boost (Anlauf):Motorleistung beim Anlauf aus dem Stand. Je höher der Wert, desto stärker startet der Motor.
FORTGESCHRITTENE FUNKTIONEN
Left Angle (Winkel links):Max. Servoausschlaggröße links.
Right Angle (Winkel rechts):Max. Servoausschlaggröße rechts.
Reversion (Reverse):Kehrt die Richtung des Servoausschlags um.
Allow Uncont (Fail-Safe einschalten):Fällt das Steuersignal aus, wird beim Servo die voreingestellte Notposition aktiviert, die dem Wert ” Uncontrolled Position” entspricht.
Uncontrolled Pos (Notausschlag):Wenn die Option ” Allow Uncont” (Fail-Safe aktivieren) eingeschaltet ist, wird Fail-Safe des Servos im Fall eines Signalverlustes eingestellt.
Uncontrolled Time (Wartezeit):Bei Signalverlust geht das Servo nach der Wartezeit “Uncontrolled Time” in die Notposition “Uncontrolled Position”.
| Servogröße | Standard |
| Servotyp | Digital |
| Programmierbar | Ja |
| Stellkraft mit 6.0V [kg∙cm] | 31.4 |
| Stellkraft mit 7.4V [kg∙cm] | 38.8 |
| Stellkraft mit 8.2 V[kg∙cm] | 43 |
| Geschwindigkeit bei 6.0V [s/60st.] | 0.135 |
| Geschwindigkeit bei 7.4V [s/60st.] | 0.11 |
| Geschwindigkeit bei 8,2 V[s/60st.] | 0.098 |
| Steuerimpulsbreite in der Neutrallage [µs] | 1520 |
| Bildfrequenz [Hz] | 333 |
| Totzone [ms] | 0.0007 |
| Servo-Getriebe | Metall |
| Kugellager | 2× |
| Hochvolt | Ja |
| Stromversorgung [V] | 6 – 8.4 |
| Länge [mm] | 40 |
| Breite [mm] | 20 |
| Höhe [mm] | 38.8 |
| Gewicht [g] | 74 |
| Bestimmt für | Flugzeuge,Hubschrauber |
