Kingbus Beleuchtungs-Modul Universal FRONT Kingbus-System. Mit Xenon-Effekt.2 Universalmodule (1x links, 1x rechts).
Universalmodule für die Montage bei der Frontstoßstange des Modells.Es können am Modul einzelne LEDs angeschlossen werden. Es werden kein zusätzlichen Vorwiderstände benötigt, da diese bereits im Modul integriert sind!

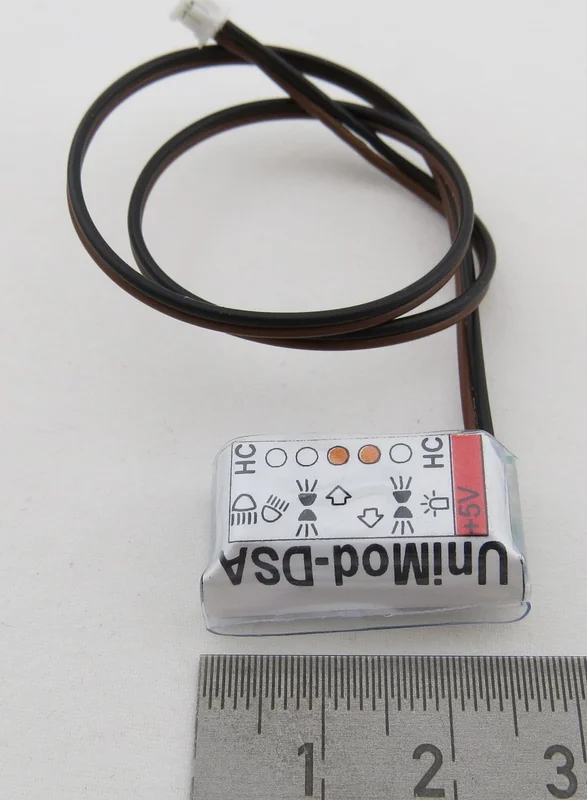

Die Farbe der anzuschliessenden LED ist auf dem Modul mit einem farbigen Punkt gekennzeichnet. Es kann pro Ausgang eine LED angeschlossen werden.

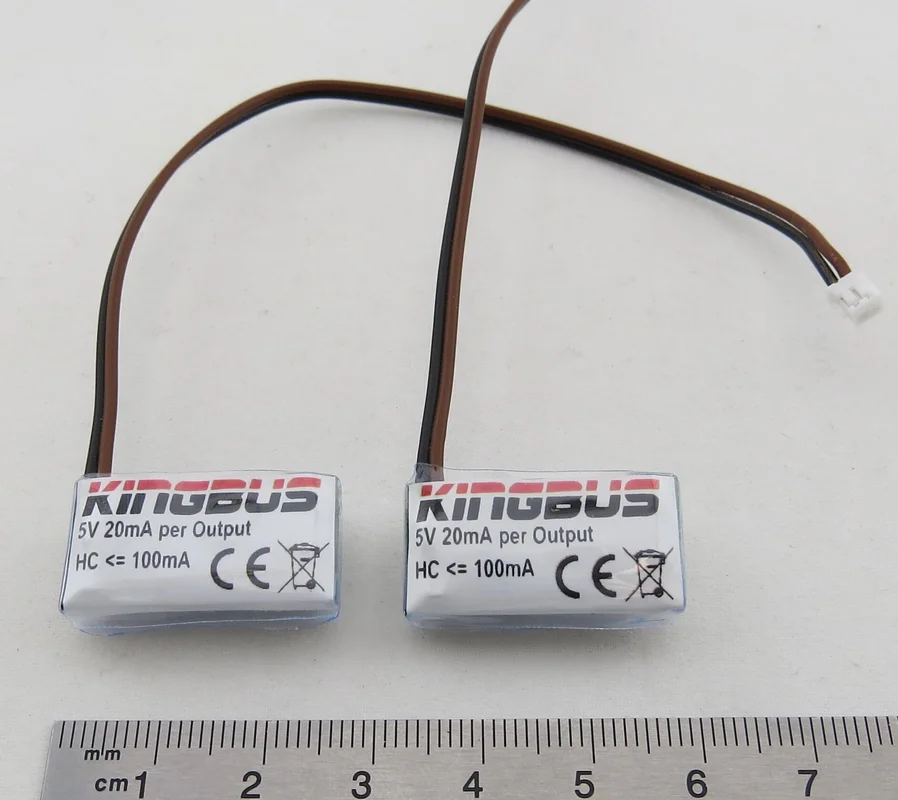

An den mit “HC” gekennzeichneten Ausgängen können mehrere LEDs (bis 100mA gesamt) angeschlossen werden. Es muss allerdings der Vorwiderstand berechnet und zwischen Universalmodul und LED eingebaut werden (nur bei HC-Ausgang)!
Die Module werden einbaufertig und geprüft geliefert. Der Anschluss am Kingbus-Lichtsystem ist simpel – einfach einstecken!
Beachten Sie auch den Anschlussplan in der Bildstrecke.
Ausführung:
Es gibt die Module in zwei Varianten. Diese unterscheiden sich im Xenon-Effekt (Aufblitzen) beim Einschalten der einzelnen Lichtfunktionen. So können Sie je nach Modelltyp auswählen, ob Ihr Modell Xenon- oder Halogenscheinwerfer (ohne Aufblitzen) hat.
Ausgänge:
- Standlicht
- Abblendlicht (nur bei Standlicht)
- Fernlicht (rastend nur bei Abblendlicht)
- Lichthupe
- Nebelscheinwerfer
- Blinker links / rechts
- Warnblinker
- autom. Kurvenlicht beim Lenken oder Blinken
- +5 Volt
Technische Daten:
Abmessungen Modul: 27 x 15 x 8mm (LxBxH)
Kabellänge: 150mm
Lieferumfang:
- 2 Universalmodule (links und rechts)
