1x Infrarot Lichtmodul LM-IR-16-4 für die BEIER Module USM-RC-2 und -RC-3, SFR-1 zur Steuerung von Lichtern am Auflieger/Anhänger. Ebenfalls zu UFR- 1230 kompatibel.
Dieses Modul wird im Auflieger/Anhänger benötigt!
Beschreibung:
Mit diesem Zusatzmodul kann an einem Truck-Anhänger/Auflieger sowohl die Beleuchtung, mit zahlreichen Lichteffekten, als auch Bewegungungen (Servos und Motore) gesteuert werden.
Die Übertragung der (Licht-)Signale erfolgt drahtlos über eine Infrarot-Diode. Ein Verbindungskabel zwischen Truck und Anhänger/Auflieger ist somit nicht notwendig. Allerdings muss für die Versorgungsspannung in dem Anhänger/Auflieger ein separater Akku eingebaut werden.
Dieses Modul ist zur Erweiterung der Beier-Module SFR-1, USM-RC-2, USM-RC-3 und UFR-1230 geeignet.
Lichtfunktionen:
Das LM-IR-16-4 besitzt 16 Schaltausgänge für z.B. Lampen und LEDs. 12 der 16 Ausgänge sind dabei eine Kopie der 12 Schaltausgänge des USM-RC-2. Für die restlichen 4 Ausgänge stehen verschiedene Funktionen, wie ein 1- und 4-Kanal Rundumlicht, ein 4- und 8-Kanal Lauflicht und verschiedene Blitzer zur Verfügung.
-Motorsteuerung:

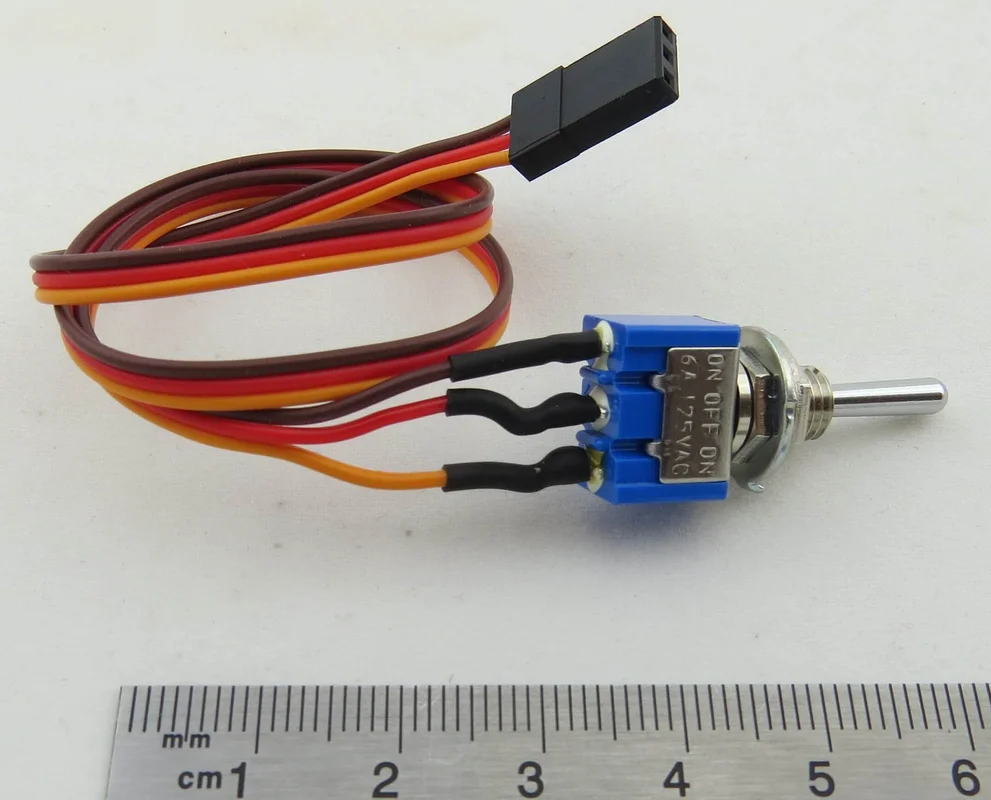

Der Motorausgang auf diesem Lichtmodul kann zur direkten Steuerung von z.B. Stützenmotoren, Rampen oder Kippfunktionen verwendet werden. Ein Schalter zur manuellen Steuerung des Motorausgangs kann optionalebenfalls an das Modul angeschlossen werden.
Bewegungsfunktionen:
Zusätzlich zu den 16 Schaltausgängen sind ebenfalls 4 Servoausgänge vorhanden, mit denen verschiedene Bewegungen gesteuert werden können. Anwendungsmöglichkeiten hierfür sind z.B. die Bewegung von Aufliegerstützen, Ver- und Entriegelung einer Sattelstütze, Kippbewegung für einen Kipper und viele andere Bewegungen.
Um weitere Motoren zu steuern, können Fahrtregler ebenfalls an dieseServoausgänge angeschlossen werden.
An das Lichtmodul kann eine weitere IR-Sendediode angeschlossen werden, die das empfangene IR-Signal 1:1 an ein weiteres Lichtmodul weiterleitet.
Technische Daten:
-Spannung: 6-12V Gleichspannung
-Stromaufnahme:25mA Ruhestrom
-Schaltausgänge: 16
-Servoausgänge: 4
-1 Motorausgang: max. 2A
-Abmessungen: 58x44x17 mm-Gewicht: 26g
Über die Software LM-Teacher können viele Einstellung geändert werden.
Im Lieferumfang dieses Moduls ist sowohl die IR-Sende- als auch die IR-Empfangsdiode enthalten!
Einzeln stehen diese Infrarot-Dioden ebenfalls zur Verfügung:
IR-Sendediode: Artikel 9845
IR-Empfangsdiode: Artikel 9844
Besonders wichtig ist die Entstörung, wenn zusätzlich Aufliegerstützen gesteuert werden! Hier sollte sowohl ein Ferritring an der Empfangs-Diode, als auch an der Motorleitung der Stützen verwendet werden.Empfehlenswert ist der Ferritring 11770.
