Description

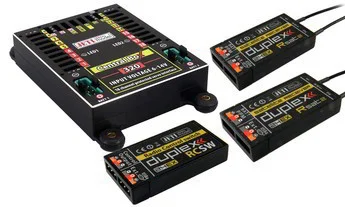

DUPLEX 2.4EX Central Box 400 + 2x Rsat2 + RC Switch

Centralbox 400+ 2x Rsat2 + 1x RC Switch

Die CentralBox 400 stellt eine Kombination aus einer hochbelastbaren Akkuweiche mit einstellbarer Spannungsreduzierung, 24 programmierbaren und abgesicherten Servoanschlüssen und bis zu4 Telemetrieanschlüssen dar. Es könnendie zwei beiliegendenSatelliten mit JETI EX-Bus oder

PPM-Summensignal angeschlossen werden. Die Inbetriebnahme (EIN/AUS) erfolgtdrahtlos über den RC Switchvom JETI Duplex DS/DC Sender(RC Switch inkl.).

Komplettset inkl.Centralbox 400+ 2x Rsat2 + 1x RC Switch

– die zur Einstellung über die Geräteübersicht der DC/DS Sender erforderlichen .bin Dateien sind im Senderupdate 4.0 (oder höher) enthalten.

Eigenschaften:

– Kanalsteckplätze: 24 mit 5V Impulsspannung

– Empfängeranschlüsse (z.B. für RSAT2): 2x

– Spannungsregelung für die Servoanschlüsse: 2x BEC mit einstellbarer Spannung von 5 bis 8,4V

– Telemetrie: Eingangsspannung der Akkus, Stromaufnahme der RC-Anlage, entnommene Kapazität, Temperatur, Überstromauslösung

– Externe Sensorenanschlüsse: für bis zu 4 Sensoren

– Überstrom/Kurzschlußabsicherung für jeden Servosteckplatz

– Unterstützte Protokolle: PPM, EXBUS, EX,..

– EIN/AUS Schalter: über denJETI RC Switch vom Sender aus

– Anschlußmöglichkeit für weitere JETI Central Boxen, die geregelte Ausgangsspannung wird über MPX Anschlüsse ausgegeben (bis 15A pro Anschluß).

– mechanisch gesicherte Akkuanschlüsse (Sicherungsclips)

– Vibrationsgeschützte Montagemöglichkeit

– Voll-Alugehäuse für perfekte Wärmeabfuhr bei hoher Last und mechanische Stabilität

– der RC-Switch dient nur zum EIN/AUS-schalten im Nahbereich

Hinweis: an der DS-12 nutzbar ab Sender SW 5.02

Technische Daten CentralBox 400:

Gewicht [g]: 271

Abmessungen [mm]: 130 x 86 x 19

Dauerstrom max. [A]: 30

Versorgungsspannung [V]: 6 … 14

Akkuanschlüsse: 2

Ausgänge mit geregelter Spannung: 2

Spitzenstrom (300ms) [A] : 200

Stromaufnahme im AUS-Zustand [uA]:60
